3D打印在鞋模手板设计上的应用

经常听人们说，3d打印、三维扫描能够应用在制鞋行业，却很少有人了解它究竟是怎么应用的，那么就由杭州尊龙凯时3d打印创意设计公司小编来带各人了解一下3d打印在鞋业的应用。

我们先看一下古板的鞋模制作流程。


是不是感受办法很是繁琐庞大？那么在上图显示的古板流程中，三维扫描技术如何应用呢？

样品数据获取

目前，大部分的鞋�？突Ф际翘峁┭�，再交给鞋模生产厂家凭据提供的样品来制作鞋模。鞋模的加工离不开它的3D数据。如果使用3D扫描仪，可以直接获取样品的高细节数据，再绘制可用于CNC加工的3D数据。

古板方法

凭据客户提供的样品，由2D图纸师傅利用古板丈量工具，对样品的要害位置进行丈量。


利用丈量工具，“卡出”要害卡板位置（左上鞋底样品上白线位置），从而得出卡板位置的详细数据。

凭据丈量数据，再结合样板实际造型，2D图纸绘制师傅利用Rhino软件，将丈量的数据在软件中以二维形式展开。


3D的鞋底数据利用Rhino软件创立出来。

毛病：

1. 手工丈量保存误差，造成3D数据失真；

2. 庞大曲面丈量，难度较大；

3. 手工丈量效率较低。

利用3D扫描技术

针对外形比较庞大、曲面较多的鞋底模型样品，使用3D扫描仪，获取样品数据，还原度更高。

第一步：利用EinScan-SP桌面3D扫描仪的转台扫描模式，全自动扫描，八分钟完成鞋底样品扫描，数据自动拼接，一键生成关闭STL数据。


第二步：再将获取到的数据，导入到Rhino软件中，创立3D数据。


在软件中创立完成的3D数据，用来后期加工。

优势：

1. 无需图纸绘制人员；

2. 凭据3D扫描数据直接描绘，更直观，更高效；

3. 外形庞大、曲面富厚的样品，绘制准确便当；

4. 可在扫描数据上直接丈量，误差小。

02 扫描鞋模铸件

鞋模下模由于花纹庞大，自由曲面较多，利用CNC加工，难度较大，本钱偏高。因此，大部分的鞋模厂都是以“上模CNC加工，下模翻砂铸造”这种形式来进行鞋模生产。

翻砂制造的鞋底下模模型，翻砂模具或多或少都会变形，导致模具与原有的3D数据无法吻合，而鞋模上模都是利用3D数据通过CNC加工的，那么也就导致翻砂下模与CNC上模的�？谙叨圆簧�，隔色沟以及分模面都无法正确配合。


这种情况，可以利用三维扫描仪获取鞋底金属铸造模具的数据，提取到翻砂后铸造模具的实际的分模线和�？谙�，利用此数据，重新合模，修改能够满足下模的3D数据，利用此数据去加工上模。通过此要领，能够制作出满足要求的及格鞋模。


03 扫描鞋模

古板鞋楦制版只有手艺娴熟的老技师才可掌握；别的，古板的方法是鞋楦完成之后进行试楦、试鞋、人工修改，由于保存手工误差，往往要重复频频，费时辛苦。

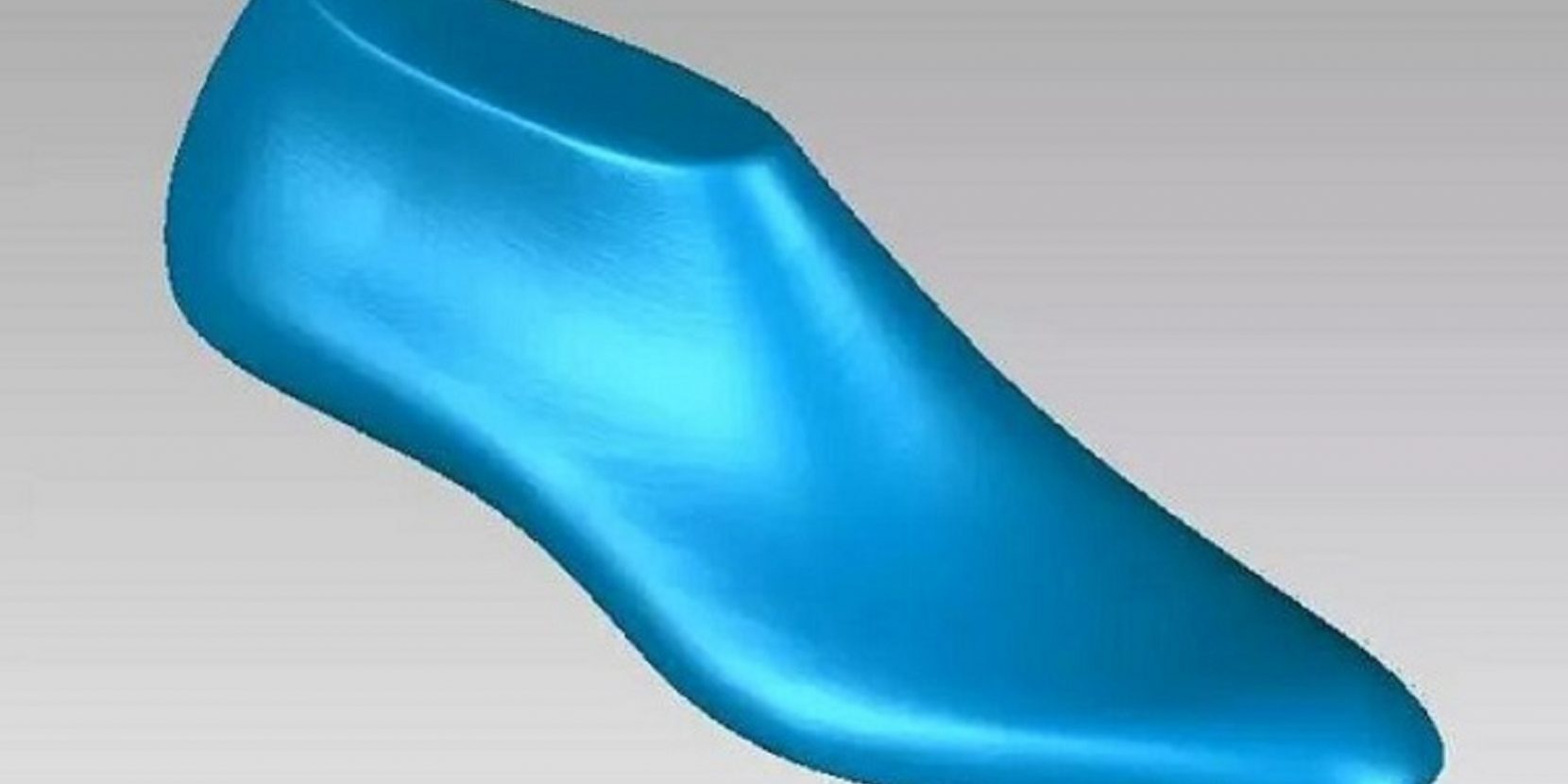

利用三维扫描技术，扫描鞋楦，用于鞋楦再设计，以及鞋楦误差剖析；也可用于提取�？谙�，建立适合此鞋楦的鞋底模型数据。



鞋底模具是用来制作或者复制鞋底制品的一种制具，其制造的周期和质量将会影响到产品在市场上的竞争力及更迭。将3D扫描和3D打印技术注入鞋底模具制作领域中，真正实现鞋模生产制作的流程优化，加速产品的优化迭代。

如果您有制作或者3D模型设计建模鞋底模具的需要，可以联系尊龙凯时杭州尊龙凯时3d打印创意设计，我们提供一站式打印设计建模效劳。
